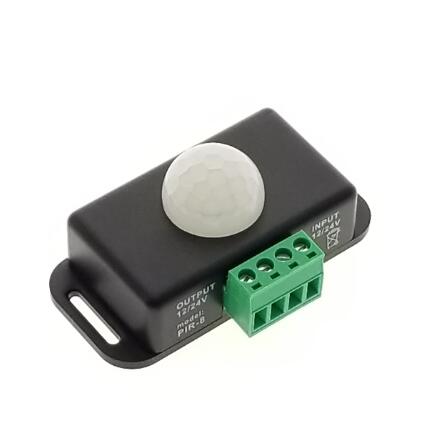

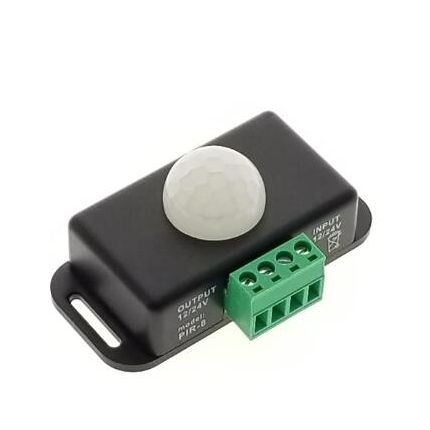

12-24V PIR Motion Sensor Switch

12-24V PIR Motion Sensor Switch
Model Number:  PIR-8
Output Voltage:  DC12-24V
Max load current: 6A
Induction range: 5~8m

Delay time: 1-10min (adjustable)

Summarization

The human body is an infrared detection sensor switch controller, the use of infrared detection control the load of the switch.Users according to actual needs, the human body sensors installed in the appropriate environment.

Direction for Use

1. Connect the load wire at first, following by the power wire; Please ensure short circuit can not occur between

    connecting wire before you turn on the power;

2. There is a time setting knob on the back of the controller, rotate the knob, you can set the delay time of

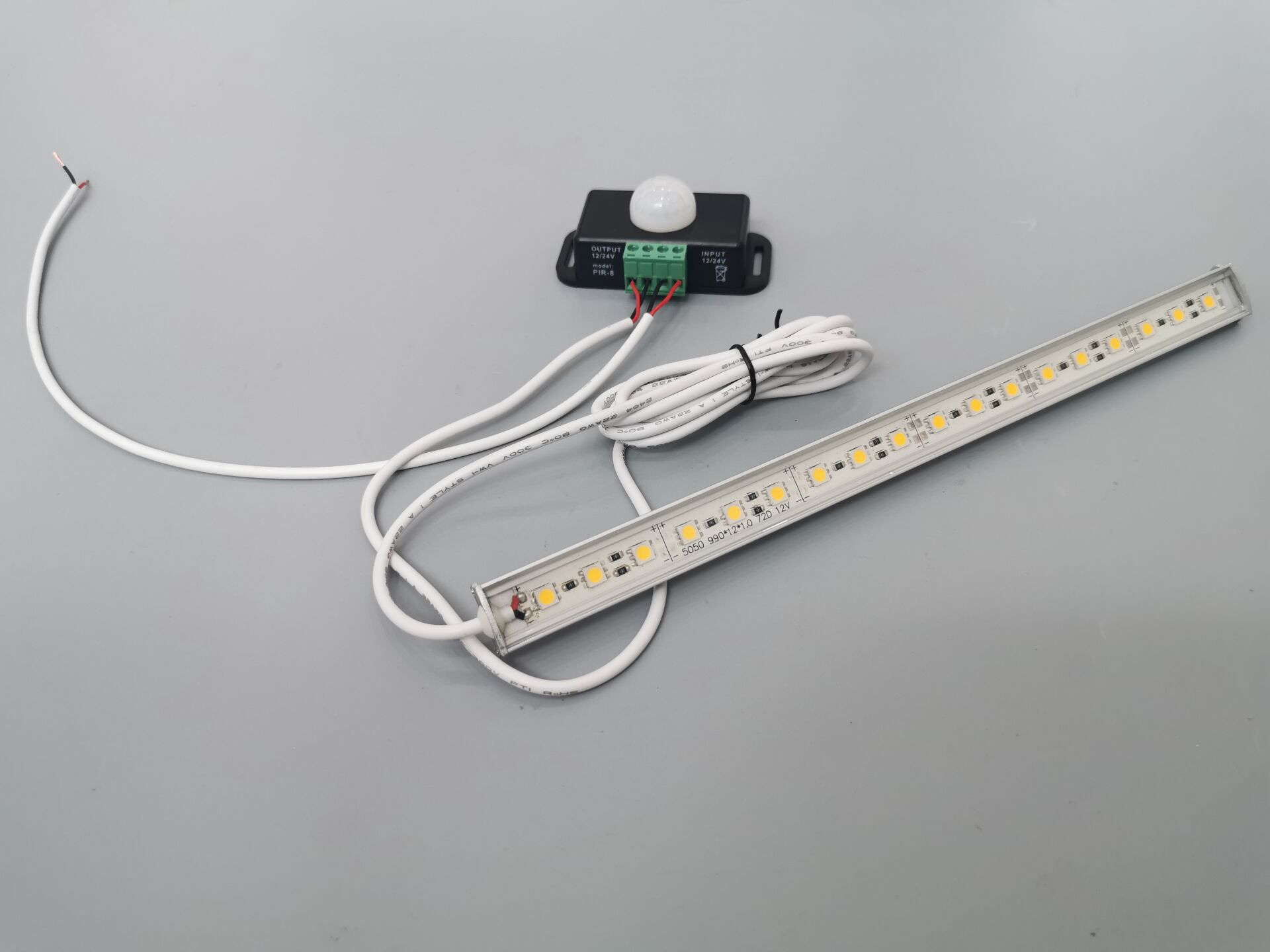

     human body induction switch, when detecting someone, it lights up the light, and after the time of people

     leaving reaches the set delay time, the light will be turn off automatically.

3. The controller signal output line and input line should be connected correctly.
